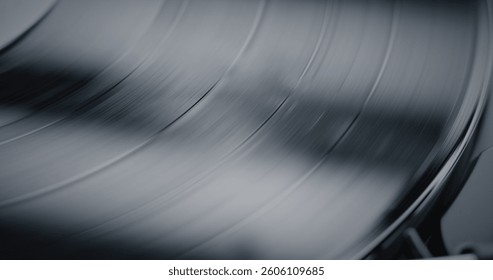

Гра̀мпласти́нка (от граммофонная пластинка, чаще просто пластинка) — аналоговый носитель звуковой информации — диск, на одной или на обеих сторонах которого нанесена непрерывная канавка (дорожка) в виде спирали (до 1940-х гг. спирали Архимеда). Её форма модулирована звуковой волной. Долгое время (примерно с конца XIX и до конца XX века) была самым популярным носителем музыкальных записей, недорогим, пригодным для массового тиражирования, обеспечивающим высокое качество звукозаписи и пригодным для воспроизведения на относительно простой и дешёвой аппаратуре.

Для «проигрывания» (воспроизведения звука) грампластинок используются специально предназначенные для этой цели аппараты: граммофоны, патефоны, в дальнейшем — электропроигрыватели и электрофоны.

При движении по дорожке грампластинки игла проигрывателя начинает вибрировать (поскольку форма дорожки неравномерна в плоскости пластинки вдоль её радиуса и перпендикулярно направлению движения иглы, и зависит от записанного сигнала). Вибрации иглы передаются либо мембране, которая непосредственно воспроизводит звук, либо преобразователю механических колебаний в электрические (звукоснимателю), сигнал которого подаётся на усилитель.

Главным достоинством грампластинки являлось удобство массового тиражирования путём горячей прессовки, кроме того, грампластинки не подвержены действию электрических и магнитных полей. Недостатками грампластинки являются подверженность температурным изменениям и влажности, механическим повреждениям (появление царапин), а также неизбежный износ при постоянном использовании (снижение и потеря аудиохарактеристик). Кроме того, грампластинки обеспечивают меньший динамический диапазон, чем более современные форматы хранения звукозаписей

В 1887 году американский инженер еврейского происхождения Эмиль Берлинер предложил использовать для записи носитель в форме диска. Работая над своей идеей, Берлинер сначала построил и опробовал прибор Шарля Кро, предложенный 20 лет назад, применив пластинку из цинка вместо хромовой. Эмиль Берлинер заменил валики дисками — металлическими матрицами, с которых можно было тиражировать копии. С их помощью и прессовались граммофонные пластинки. Одна матрица давала возможность напечатать целый тираж — не менее 500 пластинок, что значительно снижало расходы на изготовление, и, соответственно, на стоимость продукции. В этом состояло главное преимущество грампластинок Эмиля Берлинера по сравнению с восковыми валиками Эдисона, которые с большим трудом поддавались тиражированию. В отличие от фонографа Эдисона, Берлинер для записи звука разработал специальный аппарат — рекордер, а для воспроизведения звука создал другой — граммофон, на который и был получен патент 26 сентября 1887 года. Вместо глубинной записи Эдисона Берлинер применил поперечную, при которой игла оставляла извилистый след постоянной глубины. В XX веке мембрана была заменена микрофонами, преобразующими звуковые колебания в электрические, и электронными усилителями.

В 1892 году был разработан способ гальванического тиражирования с позитива цинкового диска, а также технология прессования грампластинок из эбонита при помощи стальной печатной матрицы. Но эбонит стоил довольно дорого и в скором времени был заменён композиционной массой на основе шеллака — воскоподобного вещества, вырабатываемого тропическими насекомыми из семейства лаковых червецов, обитающих в юго-восточной Азии. Пластинки стали качественней и дешевле, а значит, доступнее, но их главным недостатком была малая механическая прочность — по хрупкости они напоминали стекло. Шеллачные пластинки выпускались до середины XX века, пока не были вытеснены более дешёвыми и небьющимися — из винилита (сополимера винилхлорида и винилацетата), т. н. виниловые пластинки. Название полимера послужило причиной возникновения широко распространённого заблуждения, будто бы пластинки делались из чистого поливинилхлорида. Это не так — чистый поливинилхлорид по механическим свойствам (твёрдость и износостойкость) не годится для этого.

Одной из первых настоящих грампластинок была пластинка, выпущенная в 1897 году фирмой Victor в США

К концу XX века начался спад производства грампластинок и проигрывателей, не в последнюю очередь из-за развития рынка музыкальных компакт-дисков. В СССР использование грампластинок продолжалось вплоть до его распада; вплоть до середины 1990-х годов пластинки производили бывшие филиалы госкомпании «Мелодия» в бывших союзных республиках, полностью перешедшие в коммерческие структуры, хотя и уже значительно меньшими тиражами. Последние массовые тиражи грампластинок на территории бывшего СССР относятся к 1993-94 гг.

Электромагнитная головка звукоснимателя электрофона

В определённых областях виниловые долгоиграющие стереофонические грампластинки диаметром 30 см (англ. LP) используются до сих пор:

для диджейской работы и экспериментов в области звука;
поклонниками данного вида звукозаписи (в том числе аудиофилами);
любителями старины и коллекционерами.

На современных пластинках, предназначенных для диджеев, на одну сторону «нарезается» около 12 минут музыки — в этом случае расстояние между канавками значительно больше, пластинка более износоустойчива, не боится царапин и неосторожного обращения. Кроме того, для скретча выпускаются специальные пластинки, на которых записан не звук, а специальный синхросигнал, который подаётся на компьютер, что позволяет расширить возможности диджея — например, использовать звуковые фрагменты, записанные непосредственно во время исполнения.

Космический аппарат «Вояджер-1» несёт на борту грампластинку с записью звуков земной цивилизации вместе с фонографической капсулой и иглой для воспроизведения записи. Выбор такого способа хранения звука продиктован его надёжностью и естественностью. Простота устройства придаёт ему надёжности.
